宜興泥料的開採製程

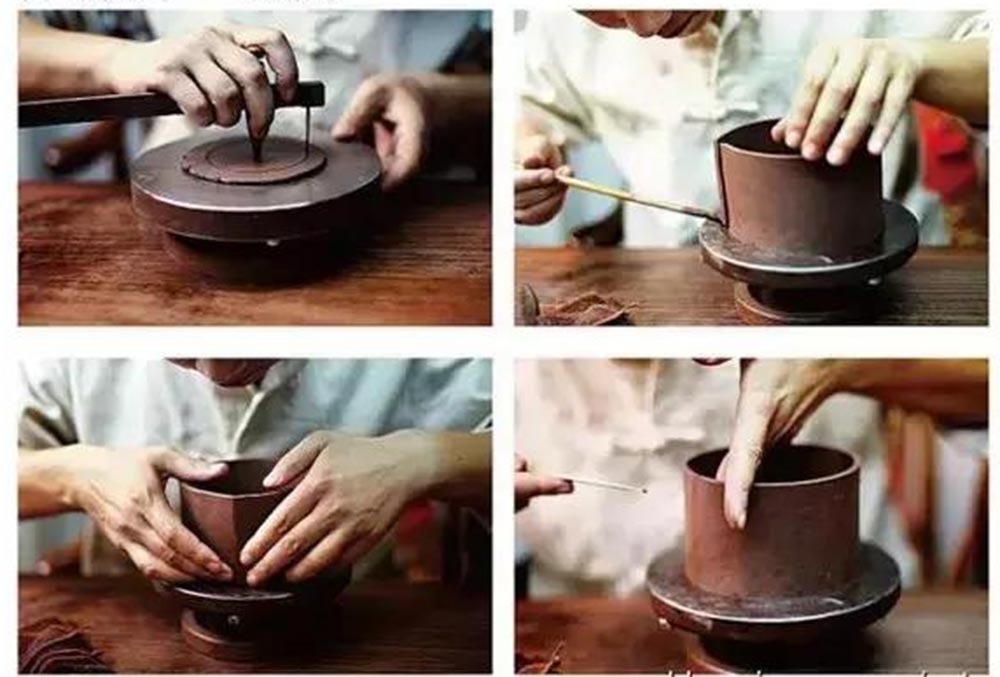

紫砂壺是宜興紫砂器的代表，其製作歷經採礦、風化、粉碎、過篩、加水攪拌、時間的陳腐、成型、燒成等步驟

而宜興紫砂器能夠從明清一直興盛到現在，與其得天獨厚的原料是分不開的。

宜興本地陶土礦品種主要可以分為白泥、甲泥和嫩泥三大類，紫砂礦料產於甲泥的礦層之中。

其中只有紫砂礦料被用來製作上等的紫砂壺，而其它種類的礦料只能用來製作日用陶缸、陶罐等。紫砂礦料又根據原料或燒成之後器物的顏色可細分為紫泥類、紅泥類、綠泥類。

紫砂於宜興主要分布在黃龍山、張渚、浙皖交界地區

紫砂於宜興丁蜀有「土」 此土深埋於地下八九米深的黃石岩，含鐵量高的團粒結構砂石

當地人叫它大紅袍或本山紅泥或雲泥層，其中紫泥類原料是紫砂礦料中產量最大、是最典型的原料

主要分布在黃龍山、張渚、浙皖交界地區

紫砂壺所用的原料統稱為紫砂泥，其原泥分為紫泥、紅泥和綠泥三種，地質特徵及成因基本與甲泥一致。

質地細膩柔韌，可塑性很強，滲透性良好，是一種品質極優的陶土。與它同類的還有大紅泥、烏泥、白泥、本山綠泥和墨綠泥，因此被人們稱為「五色土」。

這些陶土都深藏於岩石層下，雜於夾泥之中。出礦時呈岩石質地塊狀，經過攤場風化，成為豆粒顆狀，再經細磨，通過每平方厘米200多孔眼的羅絹鋼絲篩下粉末，加15％的水拌成生泥塊，再經多次捶打，使泥料壓縮黏韌，就成了可以用來制坯的紫砂泥。

紫砂泥內含的礦物製程產生世界唯有的「雙氣孔結構」

紫砂泥是以石英、高嶺土、赤鐵礦和雲母為主，所以真正的黃龍山紫砂泥含有少量雲母(銀星閃點)，也會出現黑色斑點，黑色斑點是Fe或Mn等金屬化合物的聚合不容物。不出現這些特徵反而說明此原料不是正常練制的，而是用了泥漿沖砂法，或用其它含雲母少的礦源替代。

宜興黃龍山紫泥類原料中石英尺寸適中、分布均勻，可使得黃龍山紫砂器外觀有稍微突出的砂質感。此外，也只有宜興黃龍山紫泥類原料中可以觀察到粘土團粒，燒成之後可形成「雙重氣孔」結構，正是這種結構使得紫砂器具有良好的透氣性及茶後留香的品質。

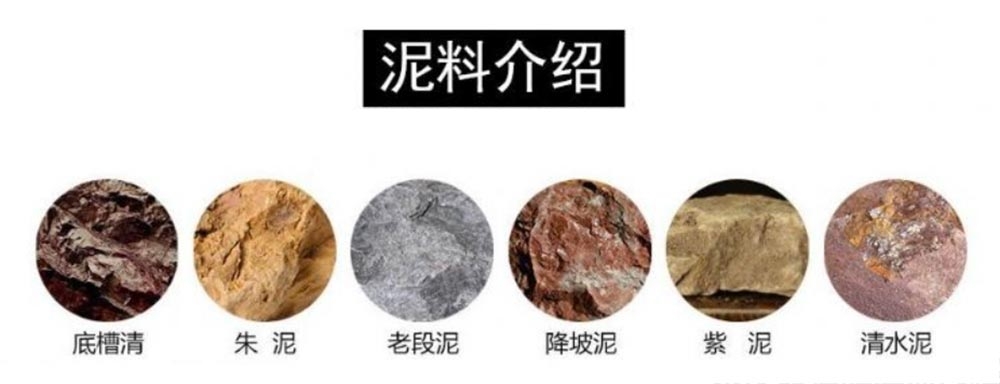

泥料區分

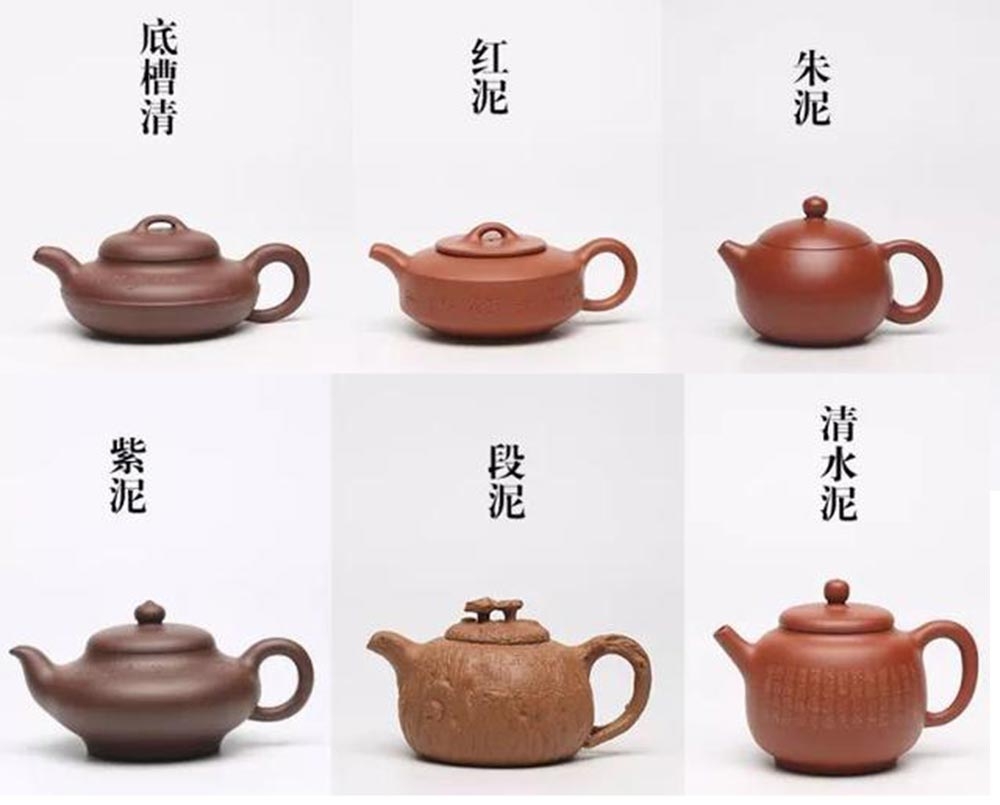

泥料可區分為

(1)清水泥：清水泥是一種不加化工原料的煉泥方法，礦料風化粉碎後只加清水煉製成泥統稱清水泥。

(2)黃龍山紫砂泥包括紫泥、綠泥及紅泥三種，統稱紫砂泥。黃龍山礦源細分為：紫泥、底槽清、紅皮龍、白皮龍、本山綠泥、紅麻子、白麻子、烏泥等，是煉製清水泥的最好原料。

(3)其中紫泥是甲泥礦層的一個夾層，礦體呈薄層狀、透鏡狀，礦層厚度一般在幾十公分到一公尺左右，穩定性差，原料外觀顏色呈紫色、紫紅色，並帶有淺綠色斑點;燒後外觀顏色則呈紫色、紫棕色、紫黑色。

紫泥是生產各種紫砂陶器最主要的泥料。綠泥是紫砂泥中的夾脂，故有"泥中泥"之 稱。

(團山泥，則是紫泥和綠泥混雜共生一起的泥料。)

綠泥，綠泥產量不多，泥質較嫩，耐火力也比紫泥為低，一般多用作胎身外面的粉料或塗料，使紫砂陶器皿的顏色 更為多彩。

紅泥，是位於嫩泥和礦層底部的泥料，礦形瑣碎，需經手工挑選。周高起云：「石黃泥，出趙莊山，即未觸風日之石骨也，陶乃變硃砂色」。由於紅泥不利獨自成陶，通常用作器表化妝土。

清水泥，該泥為純的紫泥礦直接陳腐加工成熟泥（紫砂生礦泥外觀為石塊，成片狀結構，經露天堆存自然風化一段時間後，能分解成黃豆般大小的顆粒。用機械加工粉碎成所需的細度，加水調和揉練，便成『熟泥』。），我們稱之“普泥”，為較常用之泥料；窯溫:1160~1180度。收縮比:約11%。

產地：江蘇宜興丁山黃龍山口本色泥。泥性：乾濕易掌握，穩定性高，黏性合理，成型較易。陳泥須回煉，否則易生黑邊、花泥。

特點：泥色醇和爾雅，文人氣息濃厚，大小件作品皆可展現紫砂風華；易與使用者產生共鳴，為明初陶手最喜使用之泥料之一。

沖茗特性：使用日久愈呈紅潤包漿泡茶易上手，親和力佳，溫度掌握簡單，可輕鬆沖茗，泡養日久愈加紅潤朴拙，古穆端莊。

朱泥是大家爭論比較多的泥種。其實我們只要牢牢把握住“顆粒質感以及透氣”這兩特性，就很容易區分。所謂的“無朱不皺”是對朱泥的誤解，只要看一些歷史作品，就不難發現，歷史上許多朱泥作品並不是這樣的。關鍵還是選礦和煉製的方法，礦選好，煉製方法得當，在加製作者對朱泥泥性把握，就不會產生“無朱不皺”的現象。
朱泥中的鐵質是完全正常的。因為朱泥含鐵很高，燒成溫度稍高，就會有鐵質析出，出現鐵熔點。

好的朱泥壺泡養以後有"透感".表面顆粒感也比較豐富.斷面結構也成雙重氣孔.在燒成溫度正常下透氣性也比較好.

朱泥燒制後呈硃砂色、硃砂紫、海棠紅等，熟泥收縮變形較大，非常細膩，收縮率高達30%，成品率較低，適宜做小品。


➘挑選宜興紫砂壺 點選連結
